CERRADURA ELECTRÓNICA FAIL SECURE / FAIL SAFE PARA PUERTA CORTAFUEGO ANTIPÁNICO (MANILLA EXTERNA de ISEO.
1 punto lateral, solo resbalón. Alimentación 12-24 V CA / CC, consumo máximo 350 mA. Temporizador de 30 segundos para la habilitación del cuadro manilla.
Función noche-día. Preconfigurado para conexión a un LED remoto (no incluido) para la señalización del estado de habilitado / deshabilitado del cuadro manilla.
Conector hembra de 4 polos Micro-Fit 3.0 Dual Row para la alimentación.
Conector macho de 3 polos Micro-Fit 3.0 Dual Row para la conexión del LED estado manilla externa, cuando esté previsto.
Frente de borde redondo de 24x3 mm (opcional 20x3 mm), de acero cincado (opcional acero INOX).
Cuadro manilla pasante de 9 mm. Distancia entre ejes 72 mm. Entrada 65 mm. Confección individual.
El solenoide y la tarjeta electrónica están dentro de la cerradura, que se introduce en la misma cavidad de una puerta cortafuegos existente y evita mecanizados adicionales al fabricante de la puerta certificada.
Alimentación controlada con una temporización fija de 30 seg. (tolerancia +/- 5 seg.).
Función de cierre abierto.
Alimentación 12-24 V ca/cc para sistemas de acceso controlado.

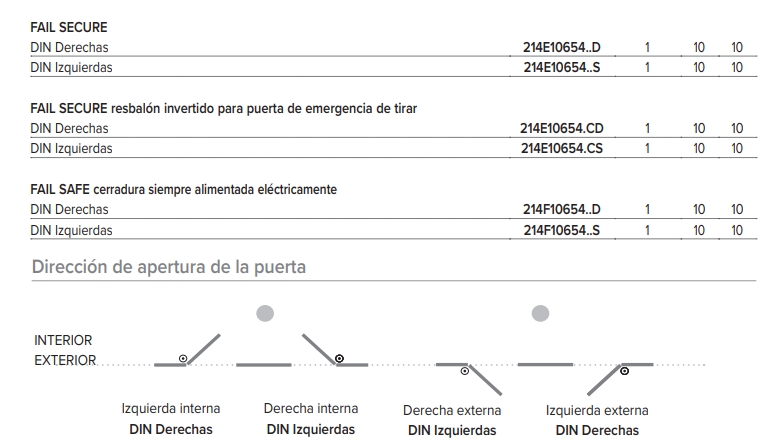

Versión Fail Secure.
Versión Fail Safe
Accesorios:
Cable de alimentación con conector macho de 4 polos Micro-Fit 3.0 Dual Row: código de 7m. 0000A00039,
código de 3 m. 0000A00095.
Cable de alimentación
Manillas cortafuegos serie 0324*, 0325*.
manivelas cortafuegos
Adaptable a los manillones antipánico Idea, Idea Push, Palmo y Push Palmo. 9440000*0379, 9490000*0379, 94F0*****379, 9449****5839.
Manillon Idea Base
MAnillon Palmo
manillon push
Adaptable al mecanismo de accionamiento 94G0000**379. Confección individual.
Mecanismo Pad

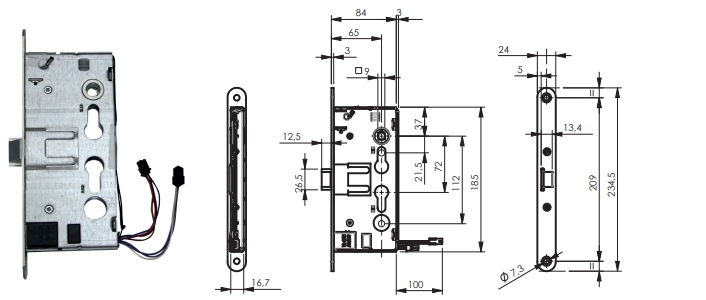

Características técnicas:
Guardan mano
Entre ejes 72mm
Entrada 65mm
Cuadro manilla 9mm
Frontal de borde redondo 24x3mm de acero galvanizado.

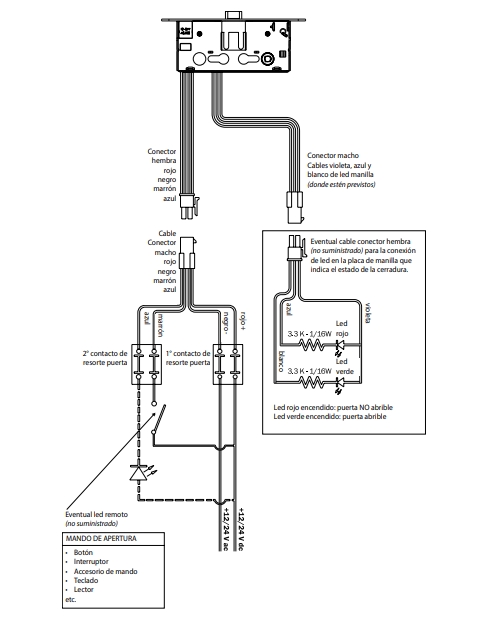

4 cables de alimentación (rojo, negro, marrón, azul) de 15 cm de largo aprox., con conector hembra de 4 polos Microfit 3.0 Dual Row.
3 cables (violeta, azul, blanco) de 15 cm de longitud aprox., con conector macho de 3 polos Microfit 3.0 Dual Row para combinación led manilla exterior, cuando esté prevista.
Alimentación 12-24 V ac/dc +/-10%.
Consumo 350 mA máx. para corriente CC se recomienda transformador de 10 W; para corriente CA, se recomienda fuente de alimentación de 24 VA.
Temperadura de funcionamento -20°C +70°C. Preinstalación para eventual led remoto (no incluido) 12 V-24 V ca/cc +/- 10 % con consumo máx. de 10 mA para señalización a distancia de la activación/desactivación de la cerradura.
Normativa:
Marcado CE para el uso en puertas cortafuegos según la EN14846 y para el uso en puertas instaladas en vías de evacuación (cortafuegos y no) según las normas EN1125:2008 y EN179:2008.
EN179:2008 combinadas con las manillas 0324*, 0325* y Pad Iseo.
EN1125:2008 combinadas con las barras antipánico Palmo e Idea Base (tipo A), Push Palmo y Push insertable Iseo (tipo B) para hojas principales y secundarias.
Compatibilidad:
En puertas de emergencia EN179 si se combina con manillas de la serie 0324 certificadas en puertas cortafuegos.
En puertas cortafuego si se combina con los manillones antipánicos de embutir certificados, Idea, Idea Push, Palmo y Push Palmo.
Funcionamiento:
Interior: resbalón accionado por la barra antipánico.
Exterior: resbalón accionado por la llave, o la manilla cuando esté habilitada mecánicamente, o cuando esté alimentada (Secure) o no alimentada (Safe) eléctricamente.
A. Funcionamiento de cerraduras Fail Secure
Normalmente, con la puerta cerrada, la cerradura tiene la falsa vuelta introducida, no está alimentada y la manilla está libre.
Cuando se alimenta la cerradura con un botón, el temporizador alimenta de modo controlado y constante la cerradura y mantiene activada la manilla durante unos 30 seg., tras los cuales, la cerradura se restablece.
Si la puerta se alimenta mediante contactos eléctricos, en cuanto se abre, la cerradura se restablece. Si la puerta se alimenta directamente mediante un pasacables, la cerradura se restablece cuando pasan los 30 seg.
Si la cerradura se alimenta constantemente (interruptor), se obtiene la función de cierre abierto sin sobrecalentar la bobina.
B. Funcionamiento de cerraduras Fail Safe
Normalmente, con la puerta cerrada, la cerradura tiene la falsa vuelta introducida, está siempre alimentada y la manilla está libre; el solenoide trabaja al contrario.
Cuando se interrumpe la alimentación con un botón, la manilla se activa durante unos 30 seg., tras los cuales, la cerradura se restablece y el temporizador alimenta de modo controlado y constante la cerradura sin sobrecalentar la bobina.
Si la puerta se alimenta mediante contactos eléctricos, en cuanto se abre, la cerradura se restablece. Si la puerta se alimenta directamente con un pasacables, la cerradura se restablece cuando pasan los 30 seg.
Si la cerradura no se alimenta constantemente (interruptor), se obtiene la función de cierre abierto.
C. Funcionamiento mecánico
La llave abre siempre la cerradura.
Si se quita la falsa vuelta con la llave, la manilla está activa y se impide el uso del solenoide. Las barras/manillas interiores abren siempre mecánicamente las cerraduras antipánico o de emergencia
Accesorios:
- Prolongación de 7 metros para alimentación, con el conector macho de 4 polos Microfit 3.0 Dual Row en un lado y los 4 cables pelados en el otro lado para poder acortarlos según resulte necesario. Art. 0000A00039.
- Contraplaca plana pesada 235x24x3mm.
- Contracerradura Flush Bolt serie 212*, con palanca manual, para puertas de doble hoja
