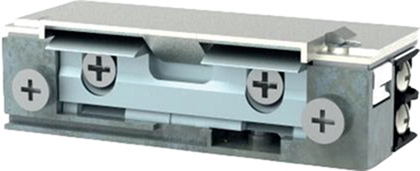

¿QUÉ SON LOS ABREPUERTAS Y CERRADEROS ELÉCTRICOS?
Un abrepuertas eléctrico es un mecanismo electromecánico que se instala en el marco de una puerta y permite su apertura de forma remota mediante una señal eléctrica.
Existe una gran variedad de modelos con funciones y especificaciones distintas, diseñados para adaptarse a todo tipo de instalaciones y requerimientos de seguridad.
TIPOS DE INSTALACIÓN
EMBUTIR
Este tipo de abrepuertas se instala empotrado dentro del marco de la puerta, quedando integrado en la estructura. Su diseño incluye una armadura frontal y una caja que contiene el mecanismo interno. Es ideal para instalaciones donde se busca una solución discreta y segura.
SOBREPONER
Se colocan sobre el marco de la puerta, siendo la alternativa adecuada cuando no es posible realizar una instalación empotrada. Están formados por una caja de mecanismos y una carcasa exterior que facilita su montaje visible. Son una solución práctica en situaciones donde se requiere una instalación rápida y sin obra.
SIMETRÍA
Durante el desarrollo de los diferentes modelos de abrepuertas eléctricos, se ha priorizado la creación de soluciones completamente simétricas para simplificar tanto la selección como el proceso de instalación.
La principal ventaja de un diseño simétrico es que permite realizar el cajeado del marco de la puerta de forma idéntica, independientemente de si se trata de una instalación con apertura DIN izquierda o DIN derecha.
Además, todos los modelos simétricos son reversibles, lo que los hace compatibles con ambos sentidos de apertura sin necesidad de modificaciones adicionales.
Es importante tener en cuenta que al incorporar funciones específicas, como la monitorización del estado de la puerta, algunos modelos pueden perder esa simetría estructural.

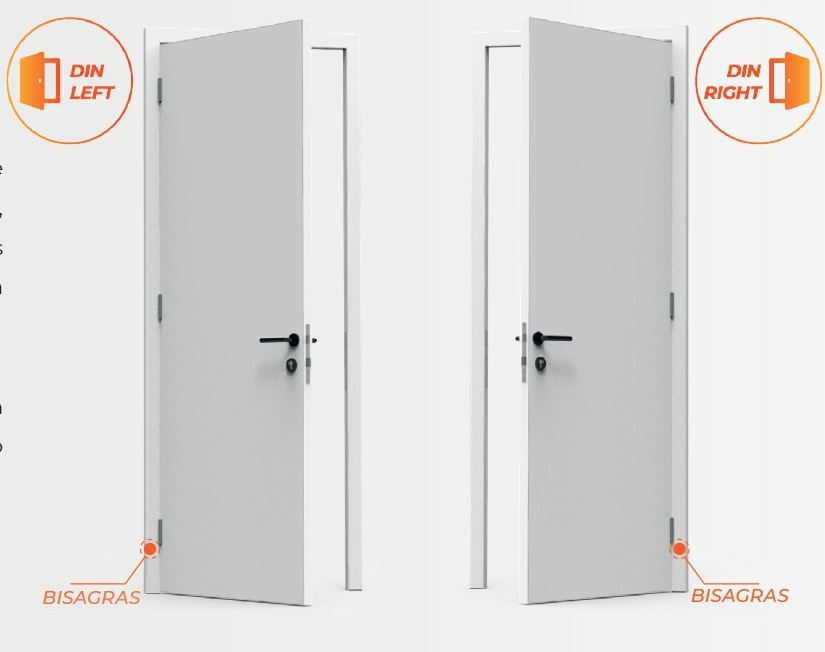

REVERSIBILIDAD
Los abrepuertas no simétricos pueden ser de dos tipos: reversibles o no reversibles.
Los modelos reversibles permiten su instalación tanto en puertas con apertura DIN izquierda como DIN derecha sin necesidad de modificaciones.
En cambio, los modelos no reversibles requieren que se seleccione la mano de apertura adecuada (DIN izquierda o DIN derecha) antes de la instalación, siguiendo la normativa estándar DIN 107 para garantizar un montaje correcto y seguro.
TIPOS DE FUNCIONAMIENTO

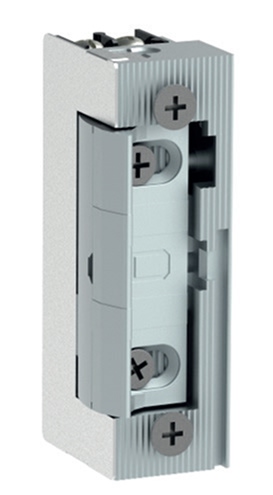

FUNCIONAMIENTO NORMAL (N)
En el modo de funcionamiento estándar, el abrepuertas permanece bloqueado en su posición de reposo, manteniendo la puerta cerrada.
Cuando recibe una señal eléctrica, el mecanismo se activa momentáneamente y libera la puerta, permitiendo su apertura. El tiempo durante el cual permanece desbloqueado corresponde exactamente al tiempo de la señal eléctrica enviada.

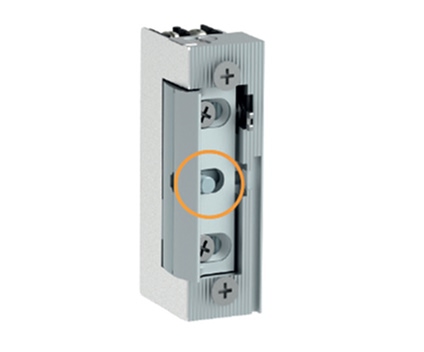

FUNCIONAMIENTO AUTOMÁTICO (A)
El modo automático incorpora una función de memoria que mantiene el abrepuertas en estado desbloqueado tras recibir un impulso eléctrico.
Este estado se mantiene activo hasta que la puerta ha sido abierta físicamente. Es decir, la apertura puede realizarse con posterioridad a la activación eléctrica, lo que ofrece mayor comodidad en situaciones de paso controlado.
Este funcionamiento se logra gracias a un bulón situado en el frontal del mecanismo, el cual actúa junto con el pestillo de la puerta. Al activarse el abrepuertas, este sistema permite mantener la apertura sin necesidad de mantener la señal eléctrica.

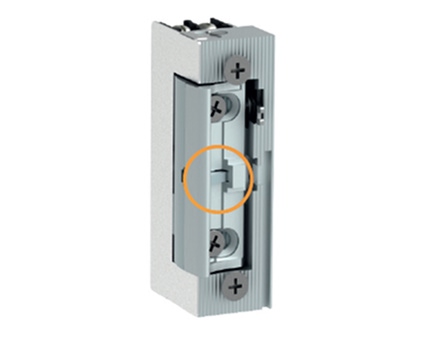

FUNCIONAMIENTO AUTOMÁTICO DESLIZANTE (Ab)
Este modo es una evolución del sistema automático convencional. En lugar del bulón tradicional, incorpora una pieza móvil que se desplaza junto con la aleta del mecanismo al ajustarse al picaporte.
Gracias a este diseño, se amplía el rango de funcionamiento del sistema automático, lo que mejora su fiabilidad y adaptación en distintos tipos de cerraduras.

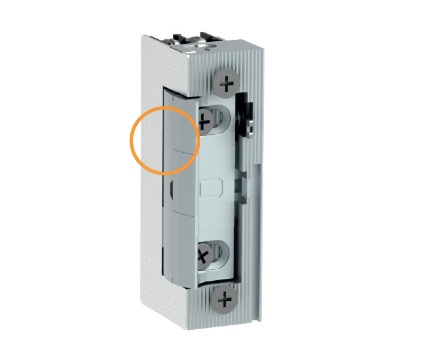

FUNCIONAMIENTO AUTOMÁTICO INVISIBLE (Aa)
Esta versión avanzada integra la funcionalidad automática directamente en la estructura interna del abrepuertas, sin necesidad de piezas móviles externas.
Su diseño compacto y discreto mantiene el aspecto exterior limpio, al tiempo que proporciona una apertura automática eficiente. Para un rendimiento óptimo, se recomienda aplicar una señal eléctrica breve que active el mecanismo correctamente.

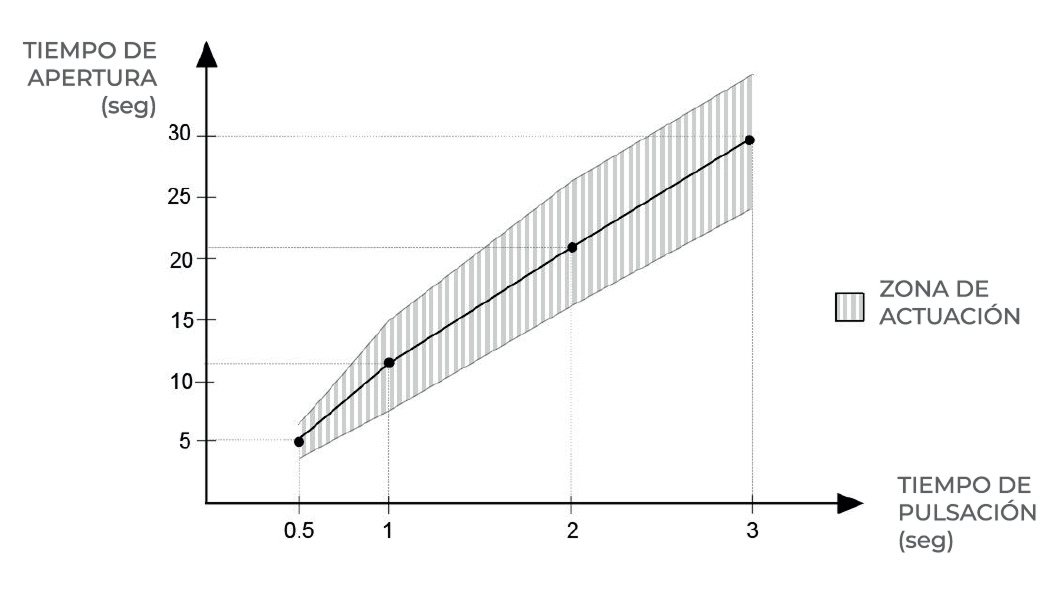

FUNCIONAMIENTO AUTOMÁTICO TEMPORIZADO (At)
Este modo ofrece una versión temporizada de la función automática.
Al recibir una señal eléctrica, el abrepuertas se desbloquea y permanece en estado de apertura durante un intervalo de tiempo determinado, proporcional a la duración del impulso recibido.
Ese margen puede variar, generalmente entre 5 y 30 segundos. Si la puerta no se abre dentro de ese periodo, el mecanismo se bloquea nuevamente de forma automática, garantizando la seguridad del acceso.
FUNCIONES

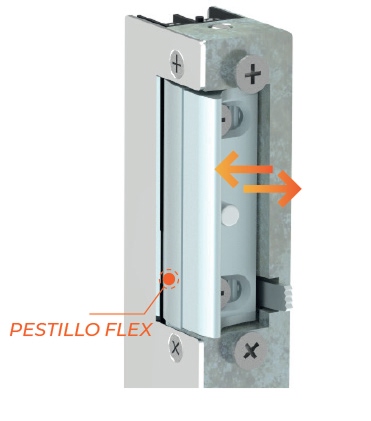

PESTILLO FLEX
La versión FLEX incorpora una aleta ajustable que se desplaza lateralmente gracias a un diseño con colisos, lo que permite modificar su posición según el modelo del abrepuertas.
Este sistema facilita una alineación más precisa con el picaporte de la cerradura, minimizando la holgura entre ambos elementos y mejorando el ajuste final de la puerta. El resultado es una instalación más limpia, eficaz y con menos necesidad de correcciones.

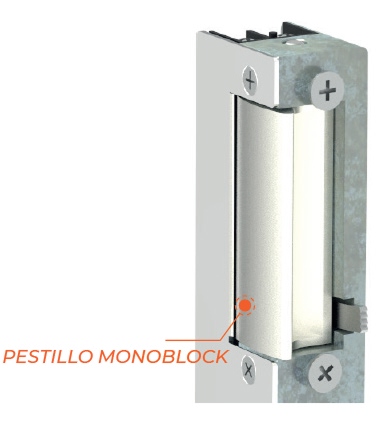

PESTILLO MONOBLOCK
La variante Monoblock representa una solución clásica y robusta. Además, está disponible en versiones reforzadas, especialmente recomendadas para entornos con altas exigencias de seguridad o uso intensivo.

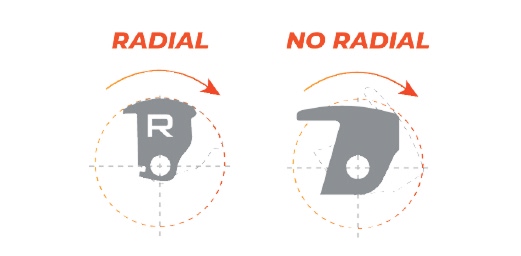

PESTILLO RADIAL/NO RADIAL
La versión con pestillo radial integra un mecanismo que gira sobre un eje desplazado hacia la base del abrepuertas.
Este diseño innovador permite que el pestillo realice un recorrido de apertura más corto, reduciendo significativamente el ángulo de rotación necesario para liberar la puerta.
Gracias a este movimiento más compacto, la escotadura requerida en el marco es considerablemente menor, lo que facilita una instalación más limpia y menos invasiva.
Además, este sistema es compatible con funciones avanzadas, como los mecanismos de retención tipo “top”, lo que permite una evolución del abrepuertas hacia soluciones más completas y especializadas.

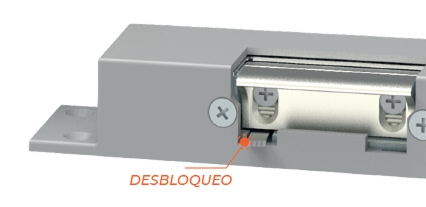

DESBLOQUEO
Este sistema incorpora una palanca mecánica que permite mantener el abrepuertas en posición de apertura de forma continua, sin necesidad de alimentación eléctrica.
Para activarlo, simplemente se desplaza la palanca manualmente, dejando la puerta desbloqueada hasta que se decida volver al modo normal, lo cual se realiza invirtiendo el movimiento.
Es una solución práctica para situaciones donde se requiere mantener la puerta abierta durante largos periodos, como en trabajos de reforma, accesos comunitarios con tránsito constante o zonas de carga y descarga.
MONITORIZACIÓN 305
Este sistema permite integrar un microswitch que detecta el estado de la puerta, proporcionando información precisa sobre si se encuentra abierta o cerrada.
Los abrepuertas equipados con esta función incluyen un contacto tipo COM / NO - NC, que facilita la conexión con sistemas de control de acceso o supervisión remota, mejorando la seguridad y el seguimiento del uso de la puerta.
MONITORIZACIÓN 325
Además de las funcionalidades de la monitorización 305, esta versión avanzada también informa sobre el estado del mecanismo interno del abrepuertas, indicando si se encuentra bloqueado o desbloqueado.
Esto permite un mayor control y diagnóstico del sistema, especialmente útil en instalaciones donde se requiere una supervisión completa del acceso.

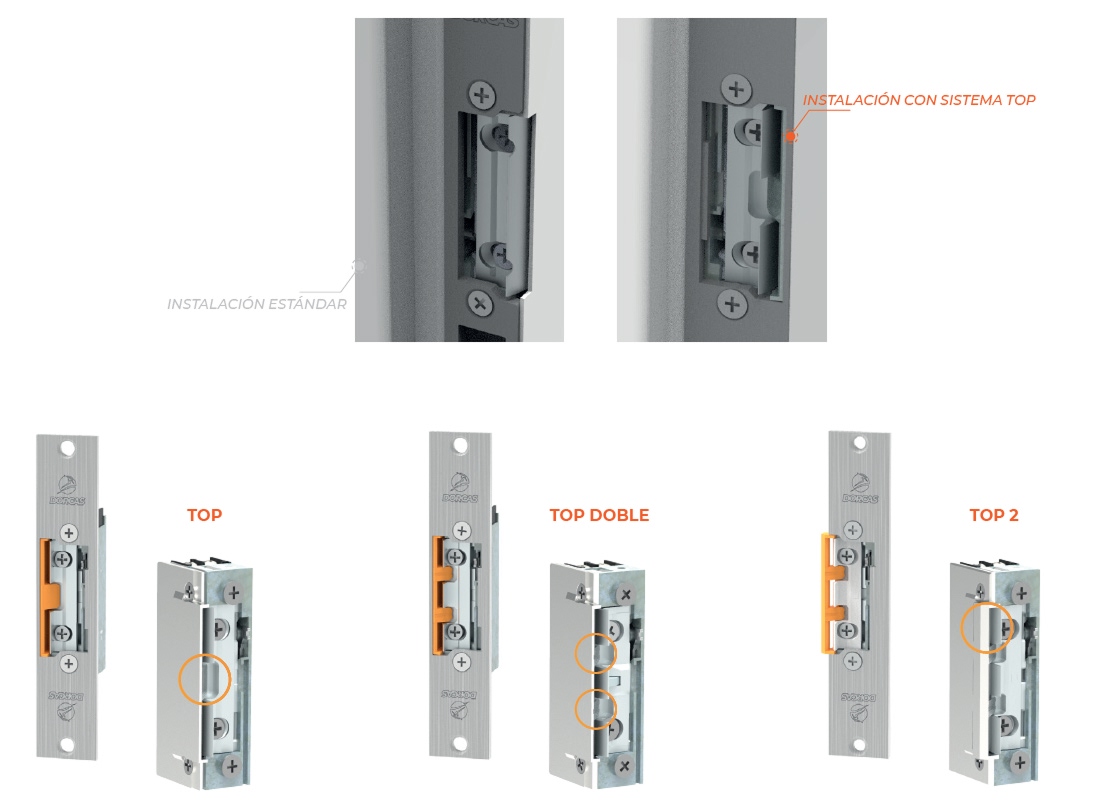

SISTEMA TOP
El sistema TOP ha sido diseñado como una solución innovadora para mejorar el guiado del picaporte en su entrada y salida dentro del abrepuertas, eliminando la necesidad de realizar escotaduras en el marco de la puerta.
VERSIÓN TOP
Esta versión incorpora una rampa central que optimiza el acceso del picaporte al interior del abrepuertas, permitiendo un acoplamiento más suave y preciso durante el cierre.
Gracias a este diseño, se reduce el impacto mecánico sobre el sistema, prolongando su vida útil y mejorando el confort de uso.
TOP DOBLE
Una de las principales novedades de este sistema es su capacidad para integrarse con abrepuertas que cuentan con el funcionamiento automático deslizante, una combinación hasta ahora no disponible.
La incorporación de dos rampas de guiado amplía el rango de acción del picaporte, facilitando un funcionamiento más fluido incluso en instalaciones con ligeros desajustes.
TOP 2
Esta variante incorpora una extensión externa que favorece aún más la entrada del picaporte, generando un cierre más suave y reduciendo la fricción.
Está especialmente indicada para puertas fabricadas en PVC y es ideal para reemplazar abrepuertas estándar (no TOP), incluso cuando ya se ha realizado una escotadura en el marco. Su diseño facilita la adaptación sin necesidad de modificar la estructura existente.
FUNCIONES ELÉCTRICAS

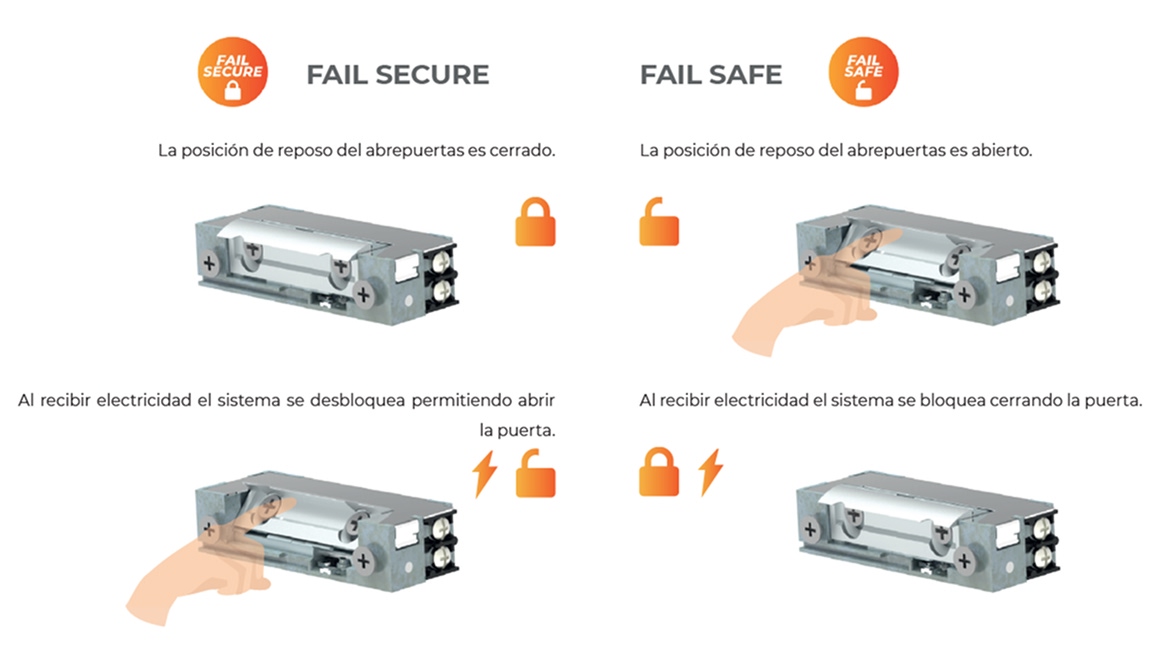

FAIL SECURE
En esta configuración, el abrepuertas permanece bloqueado de forma predeterminada, impidiendo la apertura de la puerta.
Cuando se aplica corriente eléctrica, el mecanismo se activa y se desbloquea, permitiendo el acceso.
Es el sistema más común en instalaciones donde se prioriza la seguridad mientras no se envía una señal de apertura.
FAIL SAFE
En este caso, el abrepuertas permanece desbloqueado por defecto, permitiendo que la puerta se abra libremente.
Al aplicar energía eléctrica, el sistema se activa y bloquea la puerta, impidiendo su apertura.
Este tipo de funcionamiento se utiliza habitualmente en entornos donde es necesario garantizar la evacuación en caso de fallo eléctrico, como en salidas de emergencia.

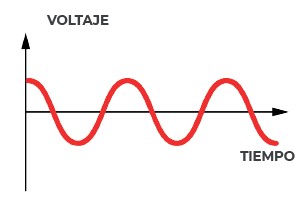

CORRIENTE ALTERNA
La corriente alterna es la opción más común en instalaciones eléctricas y la más ampliamente utilizada.
Cuando se aplica este tipo de alimentación al abrepuertas, suele percibirse un característico zumbido durante el tiempo de activación.
Está especialmente recomendada para usos puntuales o por pulsos de corta duración, generalmente entre 3 y 10 segundos, como en sistemas de apertura momentánea.

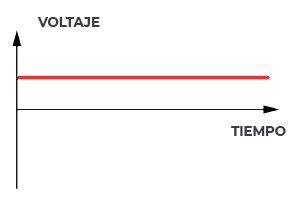

CORRIENTE CONTINUA
La corriente continua destaca por ofrecer un funcionamiento mucho más silencioso, sin ruidos perceptibles durante la activación.
Es la opción ideal en aplicaciones que requieren una alimentación constante o prolongada (hasta 400-500 segundos), como sistemas de control de acceso permanentes o automatismos.
Además, es la forma de energía utilizada en modelos de abrepuertas de bajo consumo, optimizando el rendimiento energético en instalaciones con alimentación limitada o por batería.
El valor %ED, o porcentaje de ciclo de trabajo, indica el tiempo máximo durante el cual un abrepuertas puede recibir alimentación eléctrica continua sin riesgo de daño en su sistema.
Este porcentaje se calcula tomando como referencia un ciclo total de tiempo, normalmente de 10 minutos.
Por ejemplo, un abrepuertas con un valor de 20%ED puede funcionar con alimentación durante un máximo de 2 minutos seguidos, seguido de un período mínimo de 8 minutos sin alimentación para evitar sobrecalentamientos o fallos.
Un valor de 100%ED significa que el dispositivo está diseñado para operar con alimentación continua, sin necesidad de pausas, garantizando un uso prolongado y constante.

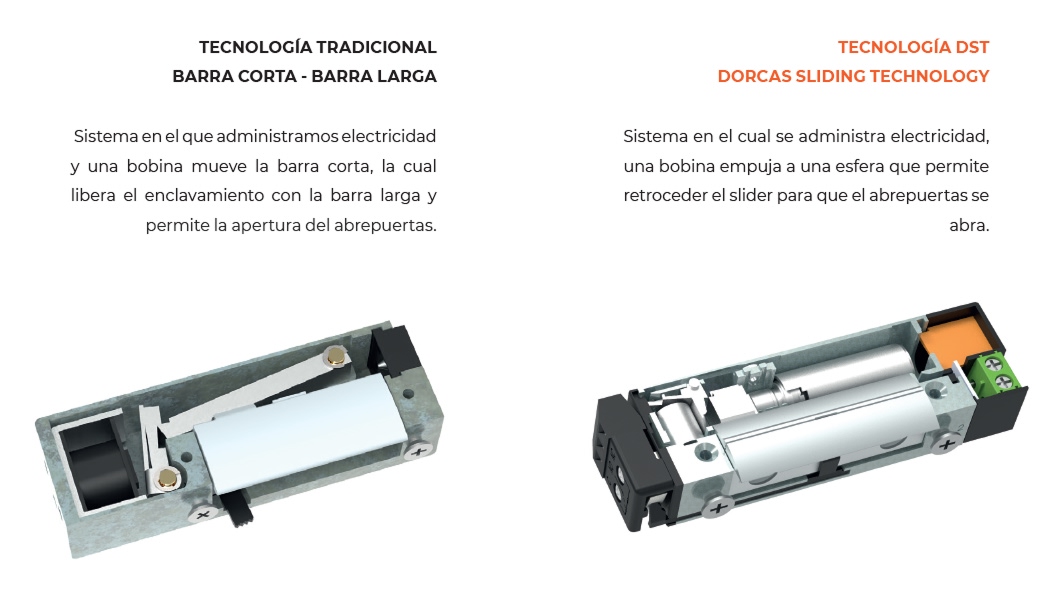

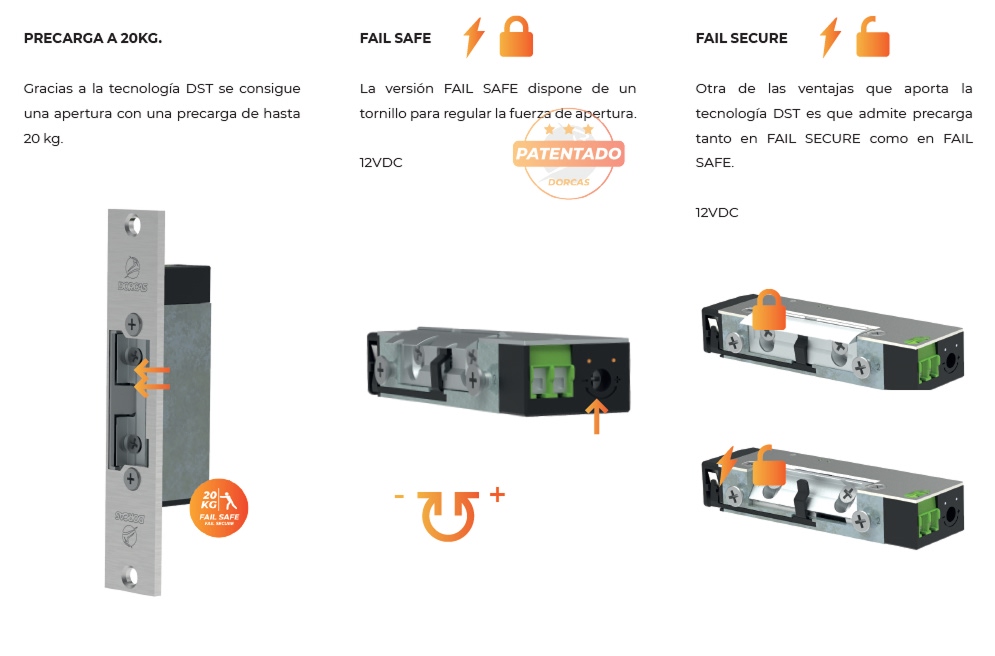

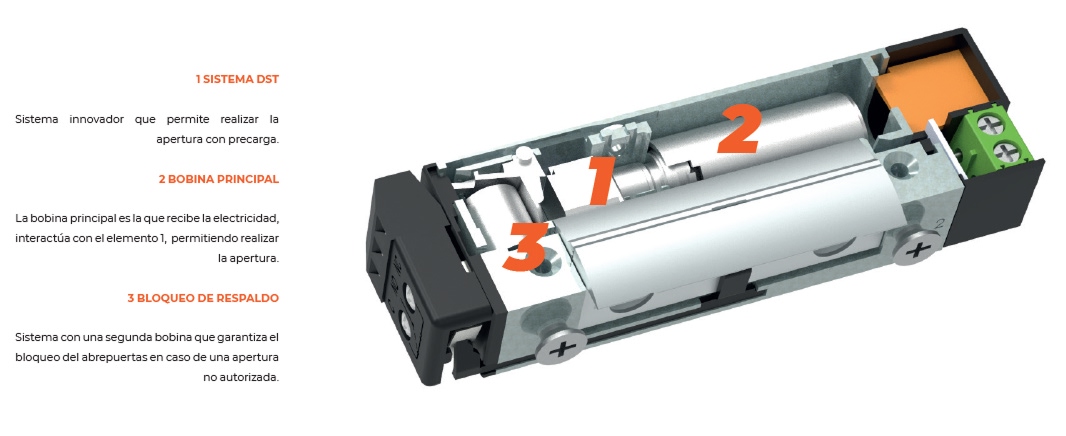

TECNOLOGÍA DST
La tecnología DST representa un avance en el diseño de abrepuertas, desarrollada para ofrecer mecanismos más eficientes y funcionales.
Este sistema asegura la apertura mecánica fiable en ambos modos de funcionamiento: el estándar (fail secure), donde la puerta permanece bloqueada en reposo, y el modo invertido (fail safe), que permite apertura en caso de fallo eléctrico.
Además, la tecnología DST soporta una precarga de hasta 20 kg, garantizando resistencia y durabilidad en el uso diario.
Para aumentar la seguridad, el mecanismo incorpora un sistema secundario que asegura el bloqueo del abrepuertas cuando la apertura no está autorizada, proporcionando una doble protección ante intentos no permitidos.

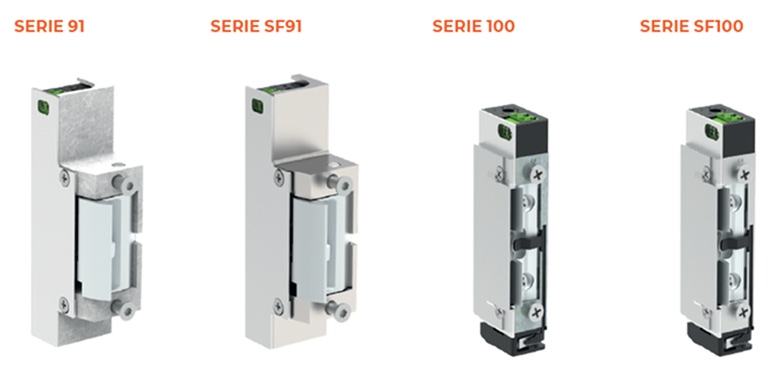

SERIES CON TECNOLOGÍA DST
Actualmente, cuatro líneas de abrepuertas cuentan con la avanzada tecnología DST:
Serie 91:
Diseñada especialmente para el mercado nórdico, esta serie incorpora doble monitorización (modelo 325), que proporciona señales tanto del estado de la puerta como del sistema interno de bloqueo a través de un conector específico.
Serie SF91:
Basada en la serie 91, esta variante está especialmente concebida para puertas cortafuegos, manteniendo todas las prestaciones y la doble monitorización.
Serie 100:
Destaca por sus dimensiones compactas, con un ancho de tan solo 16 mm, ideal para espacios reducidos sin perder funcionalidad.
Serie SF100:
Versión resistente al fuego (hasta 120 minutos) que conserva las ventajas de la serie 100, adaptada para entornos que requieren alta protección contra incendios.
