Cierrapuertas de pavimento compacto para puertas batientes y vaivén de ancho reducido

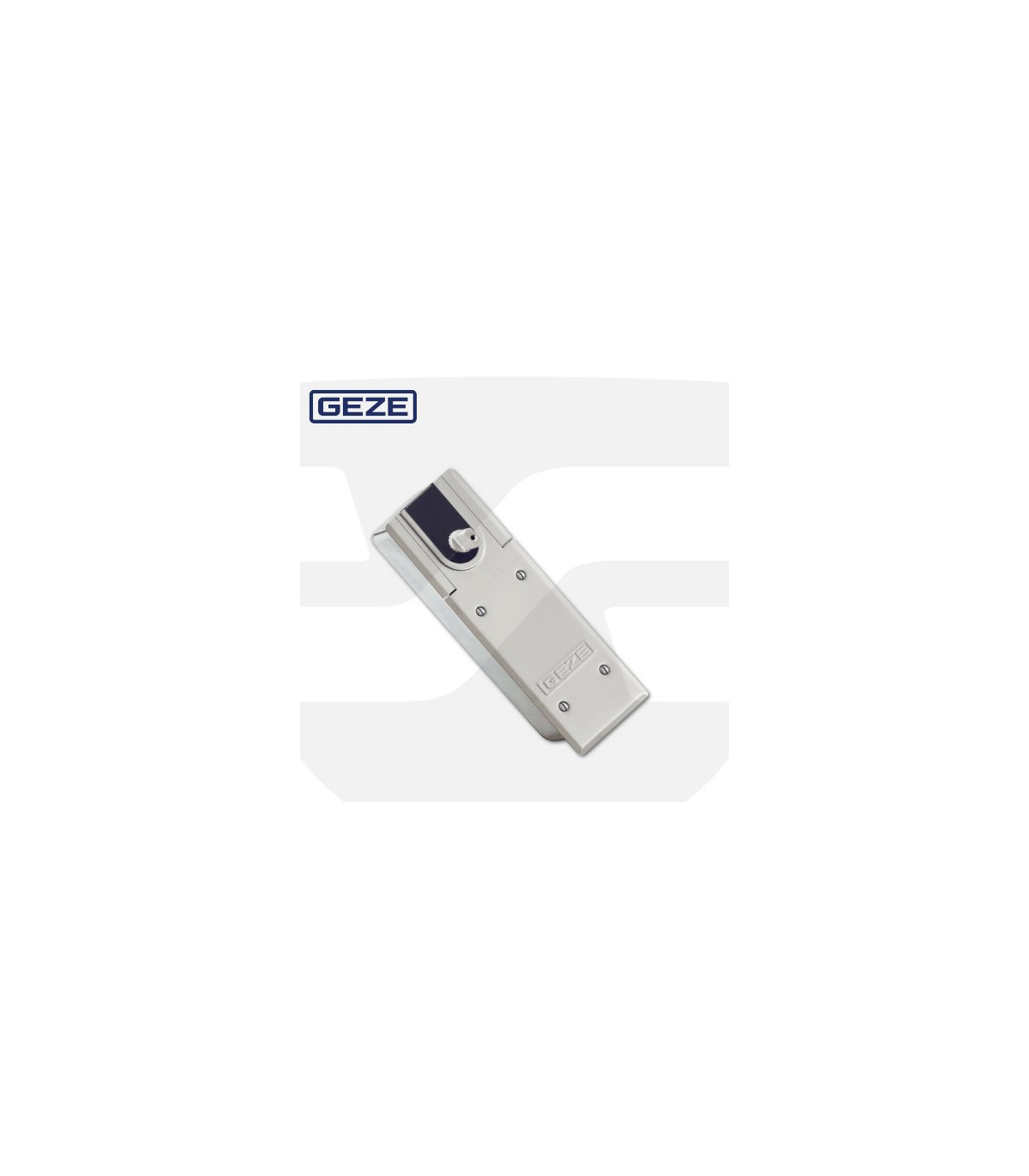

Los cierrapuertas de pavimento GEZE TS 500 NV y TS 500 N EN3 son pequeños pero potentes
Los cierrapuertas de pavimento de GEZE TS 500 NV y TS 500 N EN3 para puertas batientes y de vaivén sorprenden por una altura constructiva sin parangón: sólo 42 mm.
Gracias a su cuidada estética resultan tan indicados para la obra nueva como para la rehabilitación de edificios antiguos.
El hecho de que el mecanismo esté oculto resulta una gran ventaja para las puertas de vidrio pequeñas y medianas de hasta 1.100 mm con un peso de las hojas de hasta 150 kg.
Las atractivas y elegantes puertas de vaivén de vidrio combinadas con los herrajes de apriete para vidrio de GEZE se pueden instalar tanto en edificios públicos muy frecuentados, por ejemplo, complejos de oficinas, como en edificios privados.
Se ha demostrado que sus componentes, de alta calidad y larga duración, no se deterioran tras 500.000 ciclos de apertura y cierre.
Características del producto
- Amortiguación de apertura fija
- Golpe final y velocidad de cierre ajustables
- Uso en puertas batientes derechas o izquierdas y vaivén
- Hojas máximo 1100mm. y peso 150 kg.
- Adaptable a puertas de vidrio.
- Todos los ajustes son posibles desde arriba
- Rango de apertura 170º
- Válvula de seguridad contra descargas
- Con eje plano cónico
- Opcional: dispositivo de retención sobrepasable, eje prolongado hasta 50 mm
- Certificación: EN1154
Campo de ajustes:
- Alto 6 mm.
- Lateral 10 mm.
- Longitudinal 10 mm.
Características del producto TS 500 NV
- Cierrapuertas de pavimento TS 500 NV para puertas con un ancho de hoja hasta 1100 mm
- Regulación continua de la fuerza de cierre, fuerza EN 1-4
- Golpe final y velocidad de cierre ajustables
Características del producto TS 500 N EN3
- Cierrapuertas de pavimento TS 500 N EN3 para puertas con un ancho de hoja hasta 950 mm
- Fuerza de cierre fija de fuerza EN 3
- Golpe final
Accesorios
Amplia gama de accesorios para puertas batientes y de vaivén de aluminio, madera y cristal.
Accesorios puertas sin bisagras con punto de giro
También disponibles embellecedores para el pivote (G-6375) y pernio (G-12846)
Accesorios puertas vaivén de madera o metal
También disponible embellecedor para el pivote (G-6375)
Accesorios puertas batientes de madera o metal
También disponibles embellecedores brazos superior (G-1089) e inferior (G-6796/6792)
Accesorios puertas vaivén de cristal
-
Brazo inferior PT10 (G-111458). Conexión con el cierrapuertas de pavimento o suelo
-
Pivote superior PT20 (lado puerta) (G-111459). Conexión con PT 24 (punto de giro superior) o TP 30 y PT 40
-
Pivote superior para dintel de cristal PT30 (G-111461). Para fijación a la pared
Como elegir un cierrapuertas
El CTE bajo la norma EN 1154 establece niveles de exigencias para las características más importantes de los cierrapuertas.
- La fuerza de cierre. Define en términos de par de cierre Nm) la capacidad del cierrapuertas para un tamaño de puerta.
- La estabilidad de las regulaciones de velocidad frente a la utilización en el tiempo y a los cambios de temperatura.
- El grado de eficacia. Es la relación del esfuerzo a realizar al abrir la puerta respecto a la potencia que devuelve el cierrapuertas al cerrar la puerta.
- La durabilidad frente a la utilización prolongada. Se exige que los valores de fuerza de cierre, estabilidad y grado de eficacia apenas disminuyan después de 500.000 ciclos completos de apertura y cierre de la puerta
Velocidad de cierre
Velocidad de la puerta al girar en torno a un eje. Técnicamente llamada Velocidad Angular, se mide en: radiales/segundo. Esta velocidad se mantiene constante a lo largo de los 180º - 5º. Es regulable en todos los modelos y es termo-estabilizada, es decir que es inalterable a los cambios de temperatura exterior.
Golpe final
Se activa al llegar a los 5º con velocidad de cierre constante, para evitar así un golpe brusco del resbalón de la cerradura en su alojamiento. Da el último empujón para que la cerradura se aloje en el cerradero. Es regulable dependiendo del modelo a través de una válvula o según la posición del brazo.
Amortiguación de la apertura
Regula la fuerza con la que se puede frenar la puerta a la apertura. Tiene la misma dirección, pero en sentido contrario a la Velocidad
de Cierre (> Amortiguación = > Resistencia a la apertura y viceversa). Es regulable en los modelos más evolucionados de la serie. Protege contra deterioros puerta y pared
Ángulo de retención
La retención siempre se encuentra en el brazo o en la guía deslizante. El ángulo de retención es ajustable en modelos con brazo articulado entre 70º - 150º, y en modelos con guía deslizante entre 80 - 120º.
Retardo de cierre
Se mide en segundos. Una vez retenida la puerta, tardará x segundos en cerrarse sola. Es regulable y mantiene la puerta abierta hasta 30 segundos. Es regulable en los modelos más evolucionados de la serie. De este modo personas con movilidad reducida, madres con carritos de niños, enfermeras con camillas de ruedas etc., tienen suficiente tiempo para atravesar la puerta.
