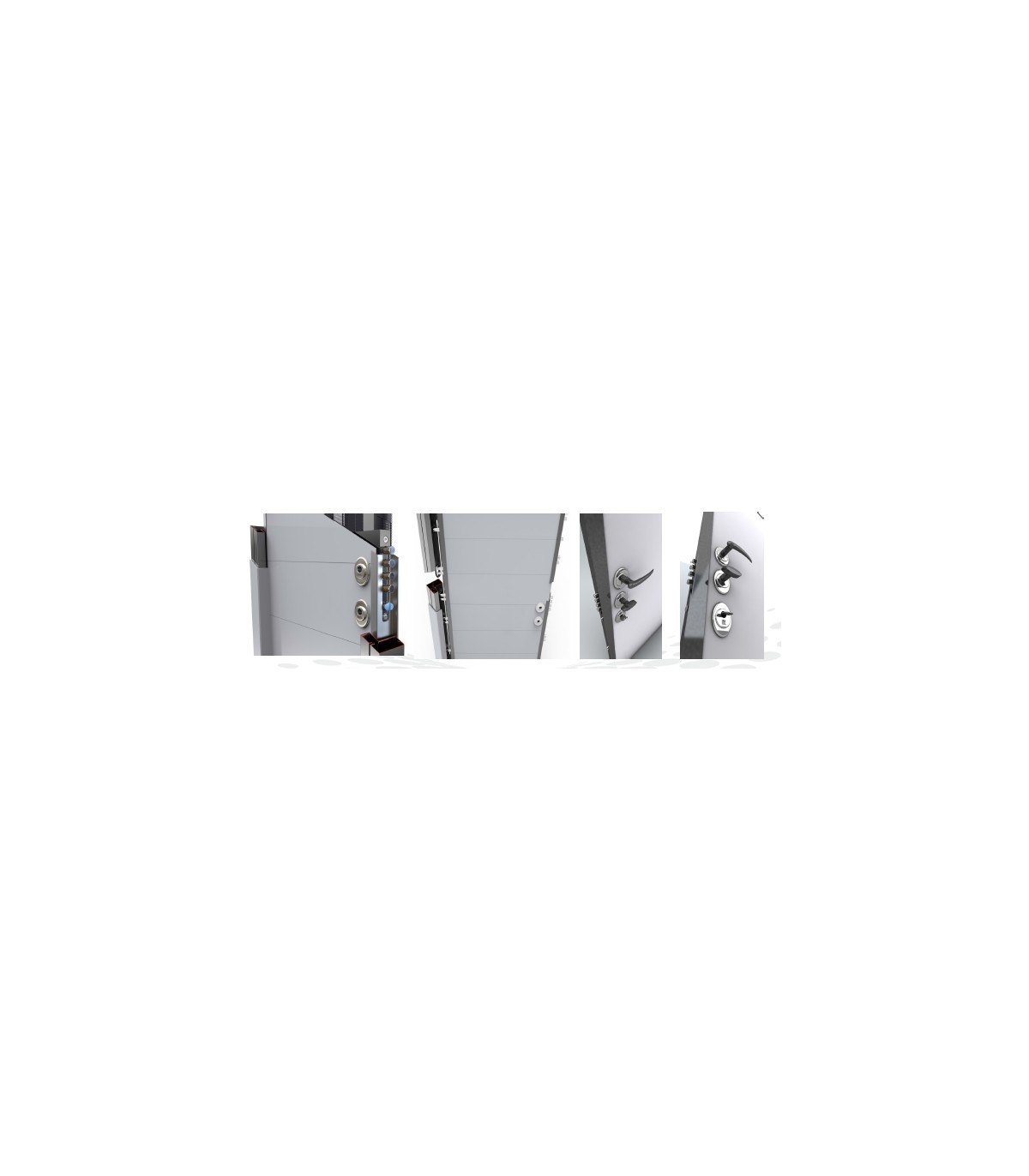

Componentes de la Puerta de Seguridad SecureFeel

1. Chasis

Chasis de acero con 57mm. de espesor, fabricado con entramado de omegas, contra omegas y entre omegas, resistente contra los ataques

manuales mecánicos y eléctricos más actuales según norma española UNE85160:2017 y certificado AENOR UNE EN1627:2021.

Soporta 2.000Kg. de presión lateral y 5.000Kg. de presión frontal.

Encapsulado metálico para protección adicional de la cerradura, creando un bloque solidario cerradura-escudo-placa manganeso.

Perfiles de puertas pintados al horno en color blanco, gris o marrón. Acabado RAL opcional.

Posibilidad de rechapar los perfiles don la misma madera del panel exterior.

Apertura exterior disponible.

Cierre perimetral de 33mm. con bulones de cierre de 150x19mm., guardando en el interior de la estructura el 75% de la longitud total.

Cerradura de seguridad de 1 ó 2 cilindros, certificada EN1906 grado7, con bloqueos automáticos cuando se ataca el cilindro de la

cerradura o se intenta apalancar.

17 puntos de cierre: central 4+1(18mm.), superior e inferior 2+2(19mm.), lado bisagras 8(19mm.).

Chasis para puertas de interior

Chasis BASIC+ 3 según EN1627:2021

Chasis BASIC+ 4C según UNE85160:2017

Chasis Pro 4C según UNE85160:2017

Chasis Pro 5C según UNE85160:2017

Chasis para puertas de exterior

Tratamiento adicional con pintura electrostática de poliester con alta resistencia a la humedad, niebla salina y cambios climáticos constantes.

No permite rechapar con madera del perfil de la puerta. Posibilidad de cualquier acabado RAL.

Cierre inferior del chasis con perfil de aluminio estanco.

Chasis BASIC+ 3 según EN1627:2011

Chasis BASIC+ 4C según UNE85160:2013

Chasis Pro 4C según UNE85160:2013

Chasis Pro 5C según UNE85160:2013

Chasis para habitación refugio

Diseñado para crear habitaciones refugio de seguridad para la familia, con una instalación robusta y rápida sin obras.

Fabricada con las mismas características que el chasis certificado, pero al NO incluir escudo de seguridad no dispone de los certificados

UNE85160:2013 y EN1627:2011 .

La puerta es panelable en ambas caras con la misma estética del resto de habitaciones.

Dos configuraciones posibles:

- Safety: No requiere escudo de seguridad pero sí, cilindro INN con llave exterior y pomo interior que quedará oculto bajo la placa maneta

exterior de la puerta para abrir con llave en caso de emergencia médica.

- Security: No requiere escudo de seguridad y el acceso exterior del cilindro está bloqueado con plancha de acero para mayor seguridad.

Requiere de un medio cilindro con largo especial que permite el correcto funcionamiento de los bloqueos de la cerradura.

Chasis para puerta de seguridad con motorización del sistema de cierre

Chasis fabricado según los ensayos EN1627 y UNE85160 con cerradura motorizada y bloqueo ante la rotura del cilindro (no certificada por

cambio de la cerradura).

Incluye alimentación con 6 pilas tipo D y/o alimentación eléctrica 12Vdc (no incluye fuente de alimentación).

Pasacables incluido para alimentación y control de acceso externo por contacto seco permitiendo cablear la señal de alarma del escudo BQ.

Cerradura motorizada con bloqueo de la maneta interior o con salida antipánico con maneta interior.

La puerta "arquitectónica"

Por requerimientos estéticos y arquitectónicos, en algunas ocasiones se desea que la puerta quede integrada en el plafonado de madera de la

propia pared.

En estas ocasiones se requiere de un panel exterior sobre-dimensionado, con lo que recomendamos para garantizar la estabilidad de la

estructura de la puerta en el tiempo, la incorporación de una tercera bisagra muy cercana a la bisagra superior con la intención de no perder

la linealidad de giro de la puerta.

Puertas con lateral fijos

La puerta con lateral fijo nos permite utilizar un cristal blindado en el lateral de la puerta con la intención de ganar luminosidad en el interior

de la vivienda sin renunciar en ningún caso al grado máximo de seguridad.

El grosor del cristal blindado puede variar según las necesidades de la instalación, siendo recomendables cristales de 16mm. ó 24mm. (este

dato es necesario para la fabricación de la puerta).

Nuestras puertas no incluyen el cristal de seguridad blindado.

Posibilidad de blindaje del marco fijo lateral o superior en puertas 4C y 5C revestido del mismo tablero de la puerta.

Puertas dobles

Nuestras puertas dobles pueden estar fabricadas con diferentes composiciones:

- Hoja activa y hoja pasiva simétricas con las mismas medidas en ancho de hoja

- Hoja activa con mayor anchura que la hoja pasiva

- Hoja pasiva no practicable actuando como un fijo lateral pero con estética de puerta doble

En la fabricación de hoja pasiva practicable, esta se bloquea con un mando central embutido en el lateral de la hoja que enclava un bulón

superior al marco y otro al suelo de la instalación.

La instalación siempre se realiza con obra y el presupuesto requiere de consulta previa, siendo considerada caja hoja como medida súper

especial.

Todas las puertas dobles son montadas en banco de pruebas y ajustadas en fábrica antes del envío por agencia de transporte.

La medida máxima de fabricación es de 1,80m. de ancho por 2,70m. en altura.

Tabla de medidas de fabricación.

Medidas máximas para puertas certificadas: B/J 231x90.9 y C/J 238x100.60

La puerta INN.DOOR.securefeel puede ser acortada 20mm. por su lado inferior sin sobrecoste teniendo en cuenta que anularemos o

reduciremos en el futuro, la posibilidad de cortar la puerta si en la instalación se requiere de un nuevo suelo sobrepuesto.

2. Retención activa y puerta inteligente

La tecnología BlueQuotient® aplicada en la puerta de seguridad se convierte en RETENCIÓN ACTIVA, aumentando la

efectividad de la resistencia física y detectando el intento de intrusión manteniendo al ladrón en la calle.

La tecnología BlueQuotient® une resistencia física con la comunicación del sistema de alarma, con la finalidad de reducir al mínimo tiempo

posible el tiempo de intervención del ladrón antes de ser detectado. DETECCIÓN ANTICIPADA 24H

Novedoso sistema patentado por INN que incorpora la membrana BlueQuotient® como principio activo a puertas y ventanas, evolucionando

la protección física en retención activa.

4 modos de aplicación de la retención activa en puertas INN

Retención activa predispuesta

Puerta con tecnología BQ® en escudo protector y/o bastidor de la puerta preparada para ser integrada en cualquier sistema de alarma o domótico del cliente.

Retención activa con aviso local mediante sirena 90dB

Puerta con tecnología BQ® en escudo protector y/o bastidor de la puerta, vinculada a sirena inalámbrica de 90dB para disuasión y aviso local.

Retención activa con aviso local y panel de comunicación

Puerta con tecnología BQ® en escudo protector y/o bastidor de la puerta, vinculada a panel de comunicación inalámbrico para disuasión con aviso local y envío de SMS y/o llamada hasta 5 usuarios

Retención activa con aviso local y panel de comunicación certificado EN50131 G2

Puerta con tecnología BQ® en escudo protector y/o bastidor de la puerta, vinculada a panel de comunicación inalámbrico certificado para disuasión con aviso local y envío de SMS y/o llamada sin límite de usuarios y/o Central Receptora de Alarmas.

  Ksenia Security Innovation

El panel certificado lares 4.0 wls96 evoluciona la PUERTA INTELIGENTE, permitiendo incorporar nuevas tecnologías diseñadas para disuadir y

aumentar la efectividad contra el robo.

Funcionalidades adicionales de la puerta inteligente diseñadas para aumentar la efectividad contra el robo:

1. La puerta habla con el ladrón cuando detecta un intento de intrusión para disuadirle.

2. La puerta vigila al ladrón manteniéndolo en la calle y enviando imágenes al propietario o CRA.

3. Aviso a policía con un único salto de alarma y video verificación.

4. Armado automático de la alarma cuando detecta un intento de intrusión.

5. Cierre automático de la puerta cuando detecta un intento de intrusión o como hábito automatizado de seguridad.

Tabla comparativa con los 4 modos de aplicación de la RETENCIÓN ACTIVA en puertas de seguridad INN.DOOR

3. Componentes de la puerta de seguridad

Escudo protector de seguridad con tecnología BlueQuotient®

Escudo de seguridad inteligente con un alto nivel de resistencia física ante ataques con herramienta manual (alicates de presión, palancas,

cortafríos, martillos) y/o herramienta eléctrica (taladro, dremmel, coronas y radial).

Fabricado acorde a la normativa europea RoHS y EN1906:2012 Grado:4 y UNE EN50131 para sistemas conectados a CRA.

Disuasión con led exterior, detección anticipada del intento de robo con tecnología BlueQuotient®, resistencia física con tecnologías

ROK, KRIPTON y DIAMOND y comunicación inmediata.

Membrana MARCO BlueQuotient® para la retención activa de puertas

La membrana marco BQ® se fabrica como principio activo con la intención de ser instalada mediante adhesivo de alta resistencia al bastidor

de una puerta o ventana.

Valido para puertas de madera, aluminio, PCV, blindadas, acorazadas, de seguridad y ventanas.

El circuito flexible puede generar un aviso de alarma por 3 tipos de señales al detectar anticipadamente el intento de intrusión:

1) rotura de una de las pistas del circuito por apalancamiento.

2) contacto metálico sobre dos de las pistas

3) presión sobre alguno de los pulsadores ubicados cada 4cms.

Tecnología BlueQuotient® con PANEL DE COMUNICACIÓN AUTOGESTIONABLE y detección de inhibición

- Panel de comunicación GSM con teclado para tarjeta SIM + 1 mando

Aviso de señales de alarma por SMS o llamada a 5 números de teléfono pre-configurados.

- Panel de comunicación wifi con módulo GSM/GPRS + 1 mando INN

Aviso de señales de alarma por SMS, llamada, mail o PUSH a 5 números de teléfono pre-configurados.

Comunicación bidireccional con detectores, registro de eventos y programación de rutinas.

Tecnología BlueQuotient® con PANEL DE COMUNICACIÓN CERTIFICADO EN50131 grado2

- Central ioT híbrida para seguridad, domótica y detección anticipada

El panel de control lares 4.0 de Ksenia representa la solución perfecta tanto en el campo de la seguridad física (intrusión,

videovigilancia, control de acceso y detección anticipada) como en la automatización de la vivienda o puerta inteligente.

La central Ksenia informa en todo momento visualmente en la APP del estado de los bulones de la cerradura.

Cuando la tecnología BQ® detecta un intento de intrusión, emite un mensaje de voz disuasorio para el ladrón.

Generador de hasta 8 mensajes de voz personalizables con altavoz incluido

- Tarjeta SIM M2M para panel de control

Garantiza el mejor nivel de conectividad con acceso a cualquier red móvil desplegada en la zona, no depende de la red de un único operador

de origen, lo que permite estar conectado con diferentes operadores Host de forma simultánea, y en caso de incidencia, poder realizar

un balanceo automático de las comunicaciones hacia otro operador sin que se vea afectado el servicio en ningún momento.

Posibilidad de contratación alta de tarjeta SIM M2M sin permanencia o de conectividad M2M 50sms+50Mb+2min. de voz al mes

- Contacto magnético oculto y cableado para puerta de seguridad

Apropiado para instalaciones en las que se pueda cablear el contacto magnético de la puerta al panel de Ksenia.

Contacto magnético profesional certificado EN50131 en grado 3 con antienmascaramiento y doble balanceado.

Instalación embutida en puerta de seguridad para un mejor acabado estético y cableado al panel de control.

Diseñado con tecnología patentada Magnasphere®, ofrece una solución de seguridad de alto rendimiento

comparable a los contactos de triple balance magnético.

Los contactos magnéticos tradicionales, basados en la tecnología Reed, son fácilmente vulnerables usando un imán desde el exterior de la

puerta incluso con la alarma armada.

- La puerta que vigila al ladrón y puede AVISAR A POLICÍA CON UN ÚNICO SALTO DE ALARMA

Mini cámara oculta en el cabecero del revestimiento exterior de la puerta con imagen cenital.

Sistema ideado para vigilar el lado exterior de la puerta sin invadir el espacio público o comunitario.

La BQ-CAM puede ser visualizada en cualquier momento, y con videograbador en la instalación, es posible verificar

imágenes grabadas con anterioridad.

Cuando la tecnología BQ® detecta un intento de intrusión, envía de inmediato 3 imágenes al propietario y/o C.R.A.

Mini cámara oculta IP 2 Megapixel (1920x1080). BQ-CAM cableada IP con protocolo ONVIF (no POE)

Alimentación 12Vdc. 300mA max. Dimensiones: Alto 39 x Ancho 31 x Fondo 31mms.

Lente 3.7mms. a color con iluminación mínima 0,002Lux

Conjunto BQ-CAM con comunicación wifi, altavoz y 2 mensajes de voz

Requiere alimentación a 220Vca. y señal wifi para comunicación con panel de control lares 4.0

Imágenes recibidas por propietario o CRA del momento en el que la tecnología BQ® detecta el intento de intrusión

Cilindro motorizado para chasis INN.DOOR certificado UNE-EN1627, UNE85160

Cilindro mecánico-motorizado con potencia regulable para todo tipo de puertas y alta durabilidad de las baterías para una

mejor experiencia usuario.

Control de llaves con software WEB INN.KEY.CONTROL.

Patente europea 2036. Protección física VdS BZ(+).

Certificado DIN EN1303:2015 grado 6/D. Integrable en sistemas de seguridad según UNE50131 o domóticos.

Versión con función Duplo.

Ante la pérdida de una llave mecánica, se puede anular la llave perdida inmediatamente utilizando únicamente un segundo

juego de llaves entregado con el cilindro en una bolsa precintada

ENLACE MOTOR KEY SMART

CONTROL DEL ACCESO

1. Con APP en Smartphone mediante tecnología segura Bluetooth MURATA.

2. Con teclado mediante radiofrecuencia encriptada ISM 434Mhz.

3. Con lector biométrico mediante radiofrecuencia encriptada ISM 434Mhz.

4. Con mando a distancia mediante radiofrecuencia encriptada ISM 434Mhz.

5. Integrado en sistema de seguridad externo mediante RF ISM 434Mhz.

6. Con llave mecánica INN.KEY.SMART.

FUNCIONALIDADES DEL CONTROL DE ACCESO

- Alta y bajas en los permisos de hasta 38 usuarios o controladores.

- Permisos semanales con franjas horarias.

- Permisos temporales con caducidad.

- Permisos de uso único.

- Hasta 99 huellas biométricas.

- Capacidad y funcionalidades del sistema externo integrado.

Controladores opcionales para gestión del cilindro motorizado por radio frecuencia

Teclado inalámbrico IP54 para MOTOR.KEY.SMART (usuario + master)

Lector biométrico inalámbrico IP54 con teclado (99 usuarios)

Integrador domótico a 5-15Vdc con doble contacto seco

Integrador domótico a batería CR2032 con doble contacto seco

Mando a distancia con 2 botones metálicos

Contacto magnético para cierre automático de la cerradura

Batería de litio FR06 AA 1,5V para cilindro motorizado (requiere 5und.)

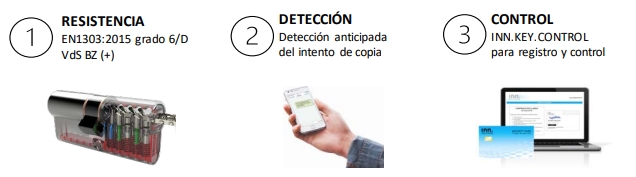

Cilindros de seguridad INN.KEY.SMART con 3 CAPAS DE PROTECCIÓN

Cilindro normalizado europerfil PZ con llave reversible de seguridad y rodillo flotante en 45º.

Certificado EN 1303:2005 en grados máximos y VDS clase A.

Sistema de llave patentada EU hasta 2036 con 23 bloqueos activos. Protección anti-bumping y anti-ganzúa.

Control de llaves con software WEB INN.KEY.CONTROL.

Cilindro disponible con diferentes funciones.

- Versión Duplo:

Ante pérdida o sustracción de llaves, únicamente será necesario hacer servir cualquiera de las dos

llaves precintadas y se anularán automáticamente todas las llaves del anterior código, quedando restablecida la seguridad de la

puerta de inmediato y sin la necesidad de desplazar a ningún técnico.

- Versión preparada para incorporar a futuro un pomo motorizado.

- Versión con función de obra:

El cilindro funcionará inicialmente con dos llaves para entregar a los industriales que requieran acceder a la instalación.

Cuando finalicen los trabajos, haciendo servir cualquiera de las llaves finales de propietario, se anularán automáticamente las

dos llaves o más copias que se hayan realizado para los industriales

- Versión con pomo Confort de gran tamaño para facilitar su uso y giro en lugar de la llave.

3. Componentes de la puerta de seguridad

Opciones de seguridad.

Cerradura V12 con 5 bloques de cierre y 12 bulones

Protección antibala FB2 (Gama BASIC+, PRO 4C)

Incluye 3 bisagras de seguridad (2+1) en la puerta INN.BASIC+ o PRO 4C

Protección antibala FB3 (Gama PRO 5C)

Incluye 4 bisagras de seguridad (2+2) en la puerta INN.PRO 5C

Escudo de seguridad con tecnología magnética

Escudo diseñado para incorporar una nueva capa de protección al sistema de cierre de puertas de seguridad con escudos

abocardados.

El escudo magnético se sujeta a la puerta mediante 4 tornillos frontales + 4 tornillos laterales.

Todos los tornillos de sujeción quedan ocultos con la tapa del escudo magnético cerrada.

Beneficios:

1. Protección adicional al cilindro ante ataques de habilidad con Bumping, impresión, ganzuado o Topolino.

2. Protección adicional ante ataques con herramienta eléctrica.

3. Protección adicional ante actos vandálicos con pegamentos, siliconas o similar.

4. Control de acceso mecánico con la llave magnética, bloqueando o liberando el acceso a la embocadura del cilindro con la

llave mecánica.

5. Bloqueo del cilindro mecánico en puertas motorizadas con control de acceso electrónico, para evitar accesos no registrados.

Cerraderos eléctricos para controles de acceso o interfonos

Paneles decorativos, acabados y herrajes

Enlace paneles

Perfil especial para puertas a intemperie que mejora la permeabilidad del aire y agua

4. Opcionales para la instalación

La instalación de puertas de seguridad, tanto en interior como intemperie, puede complementarse con elementos técnicos que mejoran el

nivel de aislamiento de la junta puerta/paramento en 3 capas de protección.

Premarco técnico ISO-TOP WF3

Placa de construcción de alta calidad y resistencia certificada RC3 superior a 650kPa., que permite adaptarse al sistema de montaje requerido

en cada instalación.

Se puede atornillar o pegar con adhesivo técnico a la obra.

Gran flexibilidad y adaptación en la instalación ya que la placa se puede serrar o fresar con disco de madera o aluminio a bajas revoluciones

y de manera continua, para evitar que el material se caliente y deforme.

Consecución del máximo valor U gracias a las óptimas propiedades termoaislantes con rotura del puente térmico.

Componente certificado Passive House. 10 años de garantía de rendimiento.

Datos técnicos:

Dimensiones: Ancho 800 x Largo 1200 x Alto 20mms.

Hermeticidad según DIN EN12114 a ≤0,1m3

Impermeabilidad a la lluvia torrencial según DIN EN1027 ≥1.200Pa

Peso volumétrico 150Kg/m3

Sustancia ignífuga sin HBCD

Estabilidad a la luz UV con 6 meses de exposición directa

Resistente al agua salada, ácido clorhídrico y sosa caústica

Coeficiente de permeabilidad al aire según DIN EN12114 A=0,00m3

Conductividad térmica según DIN EN12667 Å=0,040W/(m.K)

Resistencia a la deformación ante carga térmica de -40ºC a +85ºC

Resistente al envejecimiento y arqueamiento.

Resistencia a la difusión de vapor de agua según DIN EN ISO12572 <70

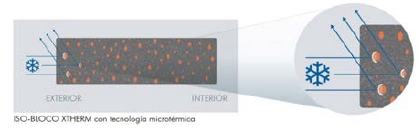

Cinta expansiva de aislamiento térmico y acústico

Cinta polivalente con tecnología microtérmica, especialmente desarrollada para el aislamiento térmico y acústico (62dB) en puertas

delanteras.

Tiene las propiedades de un sellado abierto a la difusión de vapor, lo que asegura que no se creen hongos y la junta se seque.

Cinta para sellado de juntas interior y exterior

Lámina especial de regulación de humedad y estanco al aire apropiada para sellar juntas de conexión de puertas tanto en interior como

exterior.

Se adapta a los diferentes cambios de temperatura de cada estación del año, de dentro afuera y de fuera adentro.

Esto permite la transmisión de la humedad hacia el exterior o hacia el interior.

La junta permanece seca todo el año y se evita la condensación.

Instalada en el lado exterior, expulsa el vapor y hace de barrera contra el agua de lluvia y viento.

Colocada en el lado interior, hace barrera de hermeticidad.

Banda autoadhesiva para instalación fácil y rápida.

4. Recomendaciones de mantenimiento

Lubricante INN

Puntero para la lubricación periódica y no invasiva de cilindros de seguridad INN.KEY o todo tipo de cerraduras y candados.

Como mantenimiento preventivo, recomendamos su aplicación en cilindros de seguridad INN.KEY una vez al año, especialmente en puertas a

intemperie y con cambios bruscos de temperaturas o humedad.

Contrato de mantenimiento

Las puertas de seguridad INN.DOOR incluyen una garantía de 10 años desde la fecha factura, contra todo defecto de  fabricación y desgaste

prematuro de la estructura de la puerta o componentes internos, a excepción de tableros decorativos y componentes electrónicos de la

puerta.

Durante los primeros 6 meses, la garantía cubre la reparación o reposición de cualquier pieza, mano de obra y desplazamiento.

Los restantes meses hasta los 10 años, la cobertura se extiende únicamente a sustitución de componentes defectuosos que no se vean

afectados por un uso indebido o inadecuado mantenimiento preventivo.

El contrato de mantenimiento ofrece una cobertura adicional a las garantías del producto en cuanto a mano de obra y desplazamiento se

refiere, siendo un servicio exclusivo para clientes que han adquirido una puerta de seguridad INN.DOOR.

Recomendamos contratar la revisión técnica de mantenimiento INN.DOOR con carácter bianual salvo en puertas instaladas en exterior con

condiciones climatológicas muy adversas en las que nuestra recomendación sería anual.
